Установка дымохода: методы по дыму и конденсату

Установка твердотопливного или газового отопительного прибора — печи или котла — всегда завершается монтажом дымовой трубы. Без нее невозможно запустить процесс обогрева, ведь отработанные газы обязательно нужно выводить из помещения. От того, как будет собран дымоотвод, зависит его долговечность, а также наличие посторонних неприятных запахов в доме. Есть два варианта, как можно собрать дымоход — по дыму и по конденсату. Каждый из них используется в определенном случае, при этом имеет свои плюсы и минусы.

Как устроен дымоход

Дымоход — труба, которая герметично соединяет отопительный котел, камин или печь с атмосферой. Она нужна, во-первых, чтобы выводить газы, которые образовались в результате горения топлива, а во-вторых, чтобы стимулировать приток воздуха в топку и поддерживать тягу.

Печные трубы пережили множество трансформаций. Кирпичные, каменные, керамические, асбестовые и прочие устройства «из прошлой жизни» когда-то были популярными, но теперь самая распространенная, при этом эффективная и простая в монтаже система отвода горячих газов — сборная стальная конструкция. Ее элементы вставляются друг в друга как конструктор за счет того, что один конец каждого более узкий, чем противоположный.

Преимущества стального дымохода заключаются в том, что можно собрать дымоотвод любой конфигурации (с изгибами и поворотами), а также в его долговечности и герметичности. Но последнее достижимо лишь в том случае, если правильно выбрать принцип сборки.

Как выбрать схему сборки дымохода

Выбор метода зависит от типа котла и конфигурации самой трубы. Причем здесь важен не столько способ отвода дыма (при наличии тяги он в любом случае будет выводиться хорошо), сколько отвод конденсата, который неминуемо образуется. Ведь конденсат — это не просто вода, а смесь едких кислот, которые могут разъедать металл и к тому же имеют неприятный запах.

Совет: Сборка стального дымохода обычно не составляет труда: нужно просто вставить детали друг в друга согласно заранее составленной схеме. А вот составление схемы лучше доверить профессионалам, чтобы были учтены все требования пожарной безопасности. Например, можно воспользоваться онлайн-калькулятором дымохода на сайте компании «Теплодар».

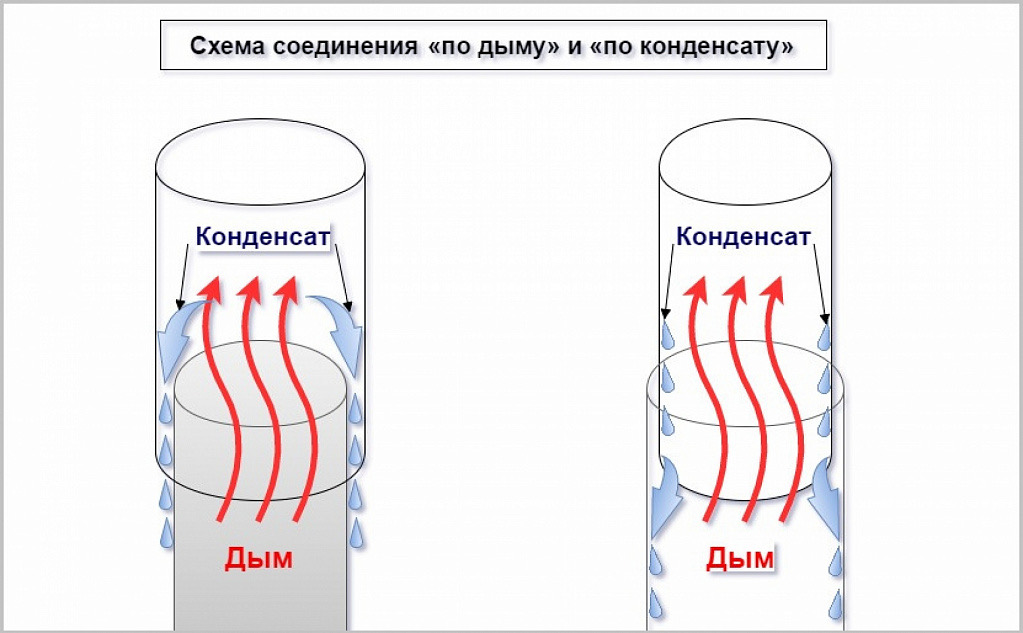

Но обо всем по порядку. Узнаем, что значит сборка дымохода по дыму или по конденсату.

Способ соединения дымохода “по дыму”

Обратная схема монтажа дымохода, в которой элементы вставляются друг в друга широким концом вниз. Так продукты горения беспрепятственно вылетают в атмосферу.

Такой способ подходит только для отопительных приборов с высокой температурой дыма — например, угольных котлов и печей.

Дело в том, что температура исходящих газов в этих случаях выше 500°C, поэтому конденсата образуется мало, и то лишь в верхней (уличной) части трубы. Поэтому большой проблемы отвод лишней жидкости не представляет. Но в любом случае рекомендуется герметизировать стыки элементов жаростойким полимерным средством.

Плюсы

Сборка по дыму хороша тем, что внутри трубы не создается никаких препятствий для движения дыма, от попадает в атмосферу быстрее. Хотя сейчас этот плюс считается условным: система, собранная по конденсату, тоже отлично справляется со своей задачей дымоотведения.

Минусы

Единственный, но существенный недостаток такой схемы монтажа дымохода — то, что конденсат вытекает из мест соединения сегментов. Из-за этого металл быстро теряет свой первоначальный блеск, начинает ржаветь, появляется неприятный запах, и в итоге труба приходит в негодность. Приостановить этот процесс можно, если промазать герметиком стыки элементов, но это придется периодически проделывать заново — кислоты, которые содержатся в жидкости, постепенно разъедают герметик

Совет: Чтобы сохранить дымовую трубу твердотопливного отопительного прибора в рабочем состоянии как можно дольше, нужно регулярно чистить его от сажи. Ведь конденсат, и без того агрессивный, растворяет нагар, смешивается с ним и становится еще опаснее для металла. Плюс ко всему у засорившейся трубы уменьшается внутренний диаметр — а это в свою очередь уменьшает тягу.

Способ соединения дымохода “по конденсату”

По этому методу элементы вставляются друг в друга узким концом вниз. Это нужно для того, чтобы конденсат, который образуется в трубе по мере остывания дыма, не вытекал из швов в помещение, а попадал в специальный сборник.

Этот вариант используют в следующих случаях:

• с банными печами,
• с газовыми котлами,
• с каминами,
• с печами и котлами длительного горения,
• если дымоотвод проходит снаружи здания.

Температура исходящих газов в этих случаях довольно низкая — около 400°C, поэтому они доходят до точки росы довольно быстро, и конденсата образуется много. А дым газовых котлов сам по себе насыщен паром, поэтому правильное отведение конденсата для них необходимо.

По этой схеме можно собрать любой стальной дымоход — одноконтурный или двухконтурный (сэндвич).

Важно: Сэндвич-дымоходы монтируют только по конденсату — иначе влага будет попадать на внутренний слой изоляции и разрушит его.

Плюсы

Главный плюс такого способа — высокая герметичность. Конденсат не попадает на наружную стенку дымохода, а значит, его внешний вид не страдает. Гладкая внутренняя поверхность помогает жидкости быстрее скатываться вниз, не задерживаясь. Это значит, что коррозия даже внутри будет появляться намного реже.

Минусы

Как таковых минусов у сборки дымохода по конденсату нет. Возможно, такой метод задерживает отхождение газов на доли секунды, но принципиально это не влияет на эффективность дымоотведения.

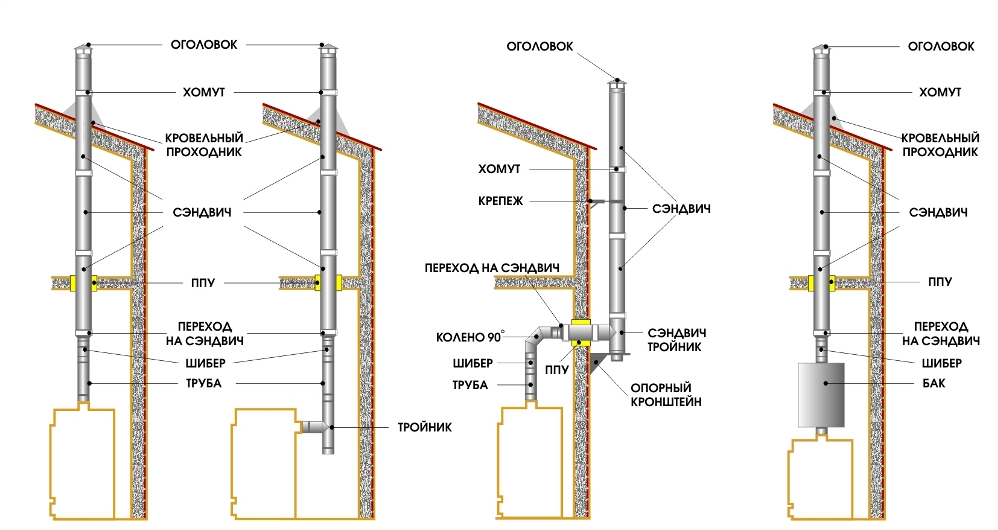

Как правильно собрать дымоход

Несмотря на простоту сборки и установки дымохода, кроме направления раструба есть различные нюансы, которые стоит учитывать.

• Подбор диаметра. Важно, чтобы диаметр патрубка на котле (печи, камине) соответствовал диаметру дымохода. Соединение должно быть герметичным.
• Монтаж переходника (адаптера) на отопительный прибор. При монтаже по конденсату обязательно присоединять первый сегмент трубы к отопительному прибору через переходник без изоляционной прослойки.
• Место расположения. Если котел функционирует постоянно, можно рассмотреть как внутреннее, так и наружное. А если отопительный прибор растапливают лишь иногда, то подойдет только внутренний дымоход — иначе труба промерзнет, в ней образуется воздушная пробка и наледь.
• Соблюдение высоты. Минимальная высота — 5 метров от колосниковой решетки. Имеет значение и высота над кровлей: минимум 50 см в зависимости от того, насколько близко к коньку расположен выход дымохода.
• Минимум поворотов. Желательно не допускать в проекте больше трех точек, где труба меняет направление. Протяженность каждого горизонтального отрезка — не более 1 метра.
• Изоляция перекрытий. Даже если используется «сэндвич», внешний контур которой нагревается значительно меньше, чем у одноконтурной, все равно необходимо сделать теплоизоляцию мест прохода дымохода через потолочные перекрытия, стены и крышу.
• Крепление к стене. Обязательно нужно зафиксировать трубу хомутами, чтобы не допускать ее смещения.

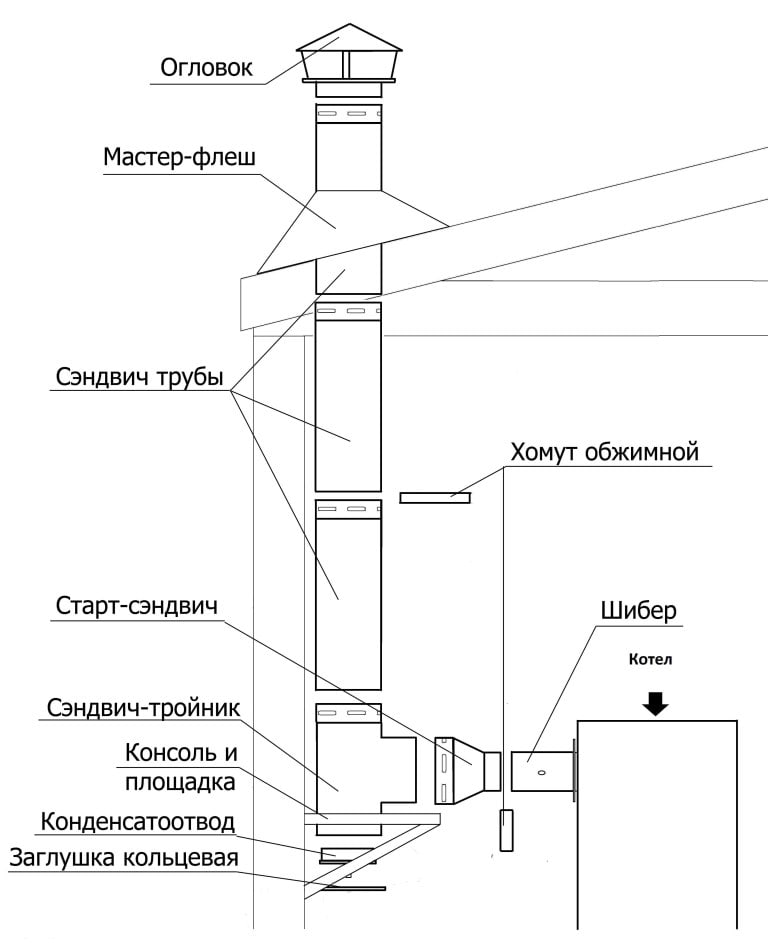

Комплектующие для монтажа

Для правильной установки дымохода могут понадобиться все (или почти все) комплектующие из списка, которые соответствуют составленному проекту.

• Основные сегменты — прямые участки трубы.
• Тройники и колена (отводы) для монтажа поворотов.
• Адаптер для установки трубы для дымохода по конденсату.
• Экономайзер для защиты от ожогов — выполнен в виде металлической сетки, устанавливается на первый сегмент трубы.
• Шиберная заслонка для регулирования тяги в топке. Особенно важна для твердотопливных котлов и печей длительного горения.
• Заглушки для «сэндвичей». Нижняя закрывает теплоизоляцию на первом сегменте, верхняя — на выходе над крышей. Это защищает изоляцию от влаги. Нижние заглушки могут быть дополнены емкостью для сбора конденсата.
• Заглушка прочистного отверстия. Закрывает тройник, через который можно проводить ревизию дымохода и чистить его от сажи.
• Зонтик на верхний сегмент. Защищает трубу от попадания осадков.
• Дефлектор. Стабилизирует тягу при неблагоприятных атмосферных явлениях — например, при сильном ветре.
• Мастер-флеш. Монтируется в месте прохода дымовой трубы через крышу. Защищает от возгорания и герметизирует участок.
• Потолочная разделка. Устанавливается в месте прохода через потолочное перекрытие между этажами.
• Хомуты и опоры. Нужны, чтобы закрепить конструкцию к стене и защитить от падения или смещения.

Оба способа монтажа дымохода — по дыму и по конденсату — имеют свои плюсы и минусы. Но для лучшей защиты от протечки конденсата сейчас все чаще выбирают установку по соответс твующему признаку. Схема сборки дымохода по дыму не обладает существенными преимуществами и поэтому встречается реже. При этом для качественной системы дымоотведения нужно не только определенное количеств о сегментов, чтобы набрать высоту — может пригодиться еще до 10 комплектующих, которые позволяют надежно зафиксировать трубу.
